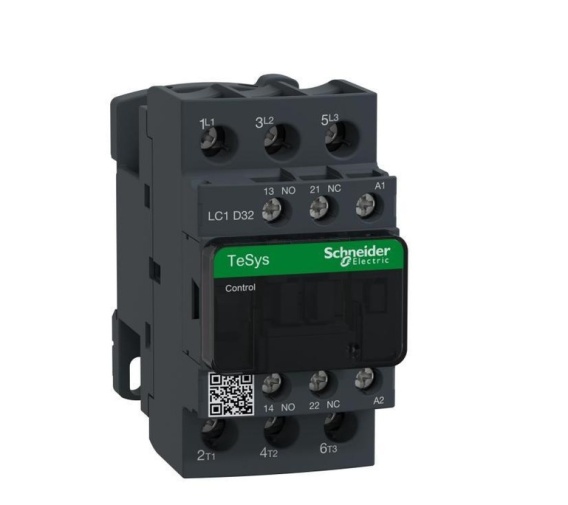

Stycznik 3P 32A NZ+OZ 230V LC1D32P7

Stycznik mocy TeSys Deca 3P AC-3 32A 15kW NO+NC cewka 230V LC1D32P7 Schneider Electric

Stycznik LC1D32P7 z serii TeSys Deca (dawniej TeSys D) to jeden z najpopularniejszych aparatów łączeniowych na świecie, ceniony za swoją niezawodność, kompaktowe wymiary i wyjątkową trwałość mechaniczną. Urządzenie służy do sterowania silnikami elektrycznymi o mocy do 15 kW (przy 400V) w kategorii AC-3 oraz do załączania obwodów rezystancyjnych w kategorii AC-1 (prąd termiczny do 50A). Dzięki zintegrowanym stykom pomocniczym oraz szerokiej gamie akcesoriów, stanowi fundament nowoczesnych układów automatyki przemysłowej.

Charakterystyka techniczna modelu LC1D32P7:

• Liczba biegunów głównych: 3 (3P - 3 NO),
• Prąd znamionowy łączeniowy (Ie) AC-3: 32 A,
• Moc silnika (400V, AC-3): 15 kW,
• Napięcie sterujące cewki: 230 V AC (50/60 Hz),
• Styki pomocnicze wbudowane: 1 NO + 1 NC (bezzwłoczne),
• Kategoria użytkowania: AC-1, AC-3, AC-4,
• Trwałość mechaniczna: 15 milionów cykli,
• Montaż: Szyna DIN (TH35) lub płyta montażowa (śruby).

Niezawodność i bezpieczeństwo konstrukcji

Styczniki TeSys Deca charakteryzują się wysoką odpornością na trudne warunki pracy. Model LC1D32P7 posiada opatentowane zaciski EverLink (w wersjach powyżej 40A), a w niniejszej wersji 32A wykorzystuje solidne zaciski śrubowe z systemem zabezpieczającym przed obluzowaniem pod wpływem wibracji. Urządzenie zapewnia pełną separację obwodów sterowania od torów prądowych, co podnosi poziom bezpieczeństwa obsługi.

Wbudowane styki pomocnicze (1NO + 1NC) są stykami lustrzanymi (Mirror Contacts) zgodnie z normą IEC 60947-4-1, co pozwala na bezpieczne stosowanie ich w obwodach sprzężenia zwrotnego układów bezpieczeństwa. Przednia osłona ochronna zapobiega przypadkowemu dotknięciu części pod napięciem (stopień ochrony IP20).

Wszechstronność i modułowość

Dzięki modułowej budowie, stycznik LC1D32P7 można łatwo rozbudować o dodatkowe bloki styków pomocniczych (montowane czołowo lub bocznie), moduły zwłoczne (pneumatyczne lub elektroniczne) oraz ograniczniki przepięć cewki. System montażu "plug-and-play" pozwala na szybkie łączenie stycznika z przekaźnikami termicznymi serii LRD, tworząc kompaktowe i skuteczne rozruszniki silnikowe.
